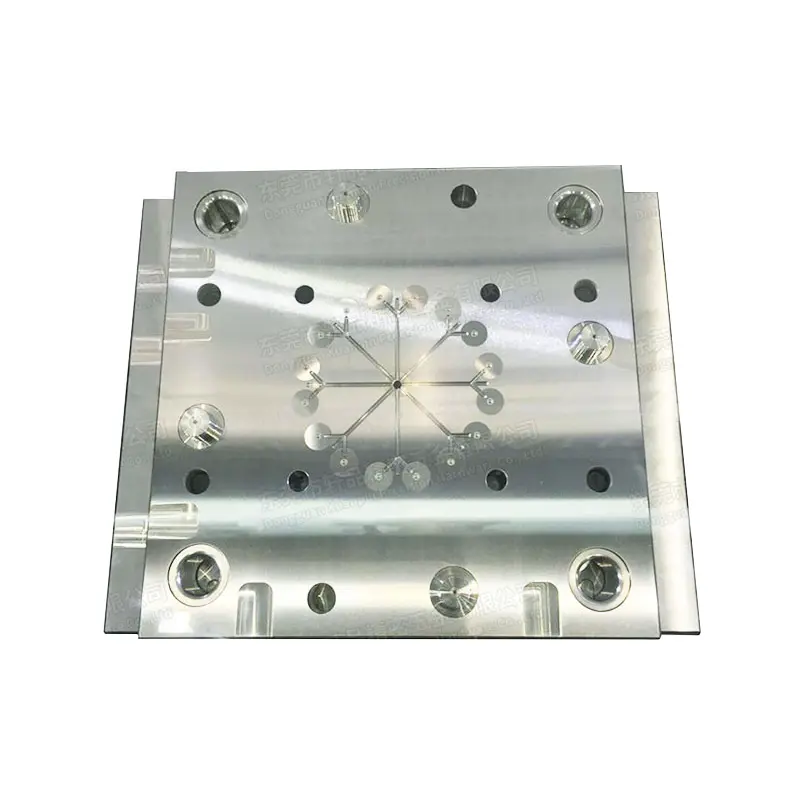

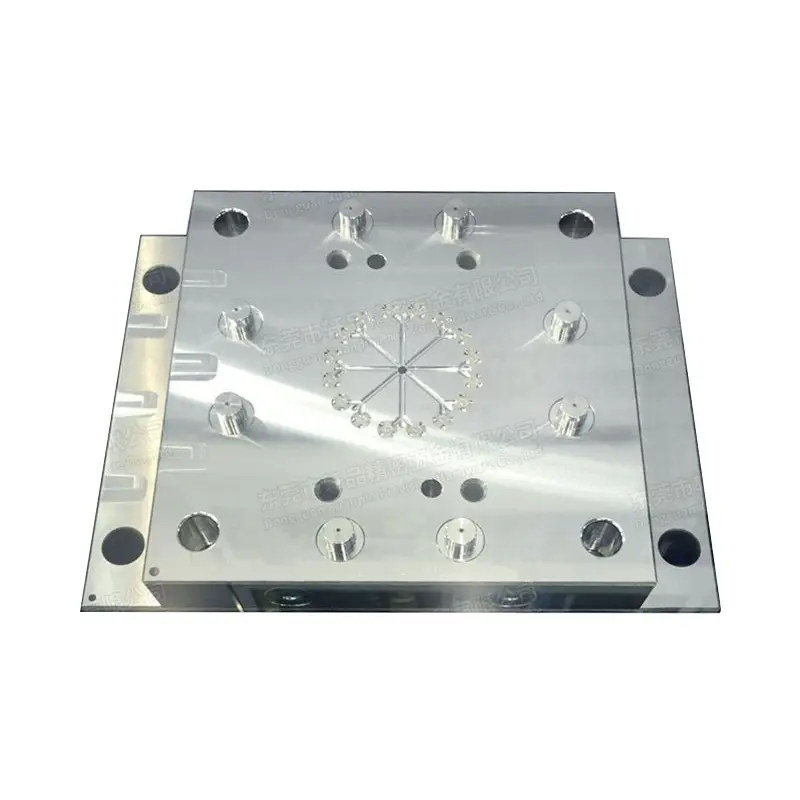

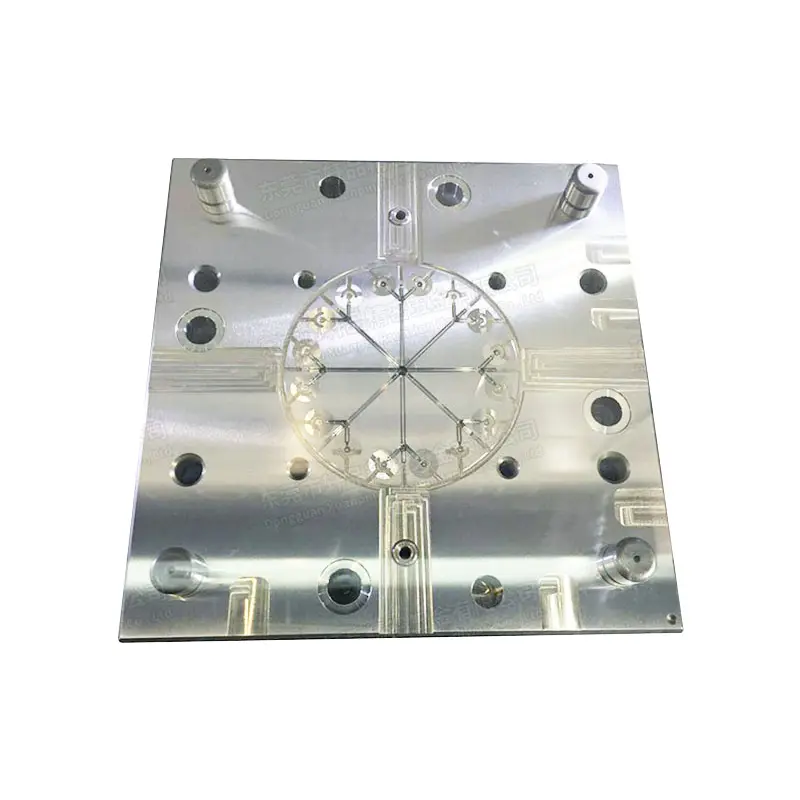

¿Qué son las piezas de moho óptico de precisión?
El molde óptico se refiere a los componentes clave del molde de precisión utilizados en el proceso de moldeo de componentes ópticos (como lentes, prismas, placas de guía de luz, etc.) para garantizar una alta precisión, alta calidad de la superficie y rendimiento óptico de los productos.
Características del mecanizado de precisión para componentes de moho óptico:
● Ultra Precisión
● superficie de grado espejo
● Larga vida y estabilidad
¿Cuáles son los materiales de mecanizado de precisión comúnmente utilizados para los componentes de moho óptico？
Aceros de alta dureza y alta resistencia al desgaste, como S136 、 P20 o 45# de acero. Estos materiales pueden lograr una dureza de 50-52HRC después del tratamiento térmico para cumplir con los requisitos de alta precisión y de larga duración de los mohos.
Sobre material:
|
Material |
HRC |
Escena aplicable |
Ventajas clave |
Limitación |
|
acero de tungsteno |
85-90 |
Núcleo del módulo de matriz de microestructura |
Vida por vida hasta 2 millones de veces (3 veces la del acero ordinario) |
Muy frágil, prohibido ser utilizado en condiciones de impacto |
|
S136 |
50-52 |
Lente de alta transparencia |
Excelente rendimiento de pulido de espejo (hasta RA0.008 μm) |
El costo es un 40% más alto que el de P20 |
¿Cuáles son el procesamiento del mecanizado de precisión para los componentes de moho óptico?
Primero, el plan de procesamiento y los materiales apropiados se determinarán de acuerdo con los dibujos. Los principales enlaces de procesamiento incluyen:
● Procesamiento de CNC: complete el moldeo inicial, da forma precisión el contorno básico de las piezas y controle la precisión dimensional básica.
● Corte de cables: para formas complejas o estructuras finas, se logra el corte de alta precisión a través de la descarga de alambre de electrodo.
● Molilla: mejorar la planitud de la superficie y la precisión dimensional, reducir la rugosidad, garantizar el paralelismo de las superficies relacionadas, etc.
● EDM de espejo: use EDM de precisión para hacer que la superficie de moldeo de molde sea una alta suavidad, colocando las bases para el efecto espejo.
● JG (molienda de coordenadas): concéntrese en el procesamiento de agujeros de alta precisión, surcos y otras estructuras para garantizar que las tolerancias de las posiciones clave cumplan con los estándares.
● Mecanizado de ultra precisión: para piezas ópticas de alta gama, el giro o molienda de ultra precisión se usa para lograr una precisión y suavidad extremadamente altas.
Finalmente, se lleva a cabo el tratamiento de pulido. La superficie está meticulosamente molida con herramientas especiales para eliminar micro defectos y, en última instancia, lograr un efecto similar a un espejo, cumpliendo con los requisitos estrictos de los moldes ópticos para la calidad de la superficie.
¿En qué campos se usan las piezas de moho ópticas?
En el campo de la electrónica de consumo, las piezas de moho óptico utilizadas para lentes de teléfono móvil de alta gama, cámaras de tableta, etc.; En instrumentos científicos de investigación y prueba, utilizado para el moldeo de lentes de equipos ópticos de precisión, como microscopios y telescopios; en el campo del monitoreo de seguridad, utilizado para lentes de monitoreo de alta definición. Y, en la industria automotriz, a menudo utilizadas para fabricar lentes de cámara de vehículos, componentes ópticos de radar láser y las delicias de visión nocturna de vehículos.
¿Por qué elegir el moho XP como proveedor de piezas de moho óptico?
● Personal calificado con rica experiencia
● La tecnología y el equipo de última generación garantiza la calidad y precisión
● Solución individual para su innovación y exclusiva
