Componentes del molde de inyección de precisión: los héroes no reconocidos de las piezas de plástico perfectas
Dentro de los moldes de inyección, los componentes de precisión funcionan como "válvulas cardíacas", determinando directamente la vida útil del moho, la precisión y la eficiencia. Aquí hay 8 críticoscomponentes de precisióny sus detalles técnicos:
I. Componentes de precisión del núcleo
1. Sistema de corredores de moda
Función: controla con precisión el flujo de plástico fundido, eliminando las babosas frías
Partes clave:
Boquilla: tolerancia a orificio ± 0.01 mm, aleación de titanio anticorrosión
Bobinas de calentamiento: control de temperatura PID (± 1 ° C fluctuación)
Innovación:Molde XPCompensación de temperatura múltiple
2. Sistema de guía
Componentes críticos:
Pins de guía: dureza HRC60+, rectitud ≤0.005 mm/m
Bujes: auto-lubricación de grafito impregnado de aceite
Estándar: Japón JIS B5012 Grado de ultra precisión
3. Sistema de eyección
Elementos de precisión:
Pins de eyectores: acero Skd61, esmalte de espejo (RA≤0.1 μm)
Pins de regreso: diseño anti-backlash de primavera precargado
Mecanizado a nivel de micrones:
Los insertos de carburo resisten 5 millones de ciclos
Nano-Coatings (por ejemplo, Altin) evitan que se pegue
5. Sistema de enfriamiento
Avances:
Enfriamiento conformal impreso en 3D (ganancia de eficiencia del 40%)
Módulos de aleación de cobre para moldes médicos
6. Sistema de ventilación
Diseño de precisión:
Respiraderos de múltiples etapas (0.02-0.05 mm de profundidad)
Aceros poros de metal sinterizado
7. Sistemas de sensores
Monitoreo inteligente:
Sensores de presión en el molde (± 0.5% de precisión)
Retroalimentación de temperatura de IR en tiempo real
8. Cambio rápido de moho (QMC)
Alineación de precisión:
Unidades de sujeción hidráulica (± 0.005 mm de repetibilidad)
De 5480 interfaces de spline

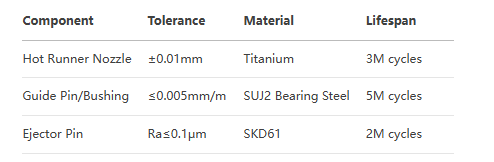

II. Comparación de especificaciones técnicas
Iii. Aplicaciones de la industria
Médico: Pins de eyector de cerámica para bolígrafos de insulina (contaminación de metal cero)
Electrónica: insertos de carburo de tungsteno para conectores de tono de 0.2 mm
Óptica: los núcleos nano pulidos logran PV <λ/4
IV. Tecnologías futuras
Componentes inteligentes: eyectores etiquetados con RFID con seguimiento de uso
Materiales de lubricantes: recubrimientos de grafeno (coeficiente de fricción 0.05)
Mecanizado a nivel atómico: acabado del haz de iones para la rugosidad subnanómetro
Componentes de moho de precisiónson los "campeones invisibles" de moldeo por inyección, con sus avances que impulsan el progreso de la industria. A través de la innovación material,mecanizado de ultra precisióny monitoreo inteligente, el moho XP redefine continuamente el estándar de precisións.
